Im Rahmen von geotechnischen Baubegleitungen und Baustoffprüfungen führt die TerraSystem GmbH Verdichtungsüberprüfungen und Bodenprobenahmen für ihre Kunden durch.

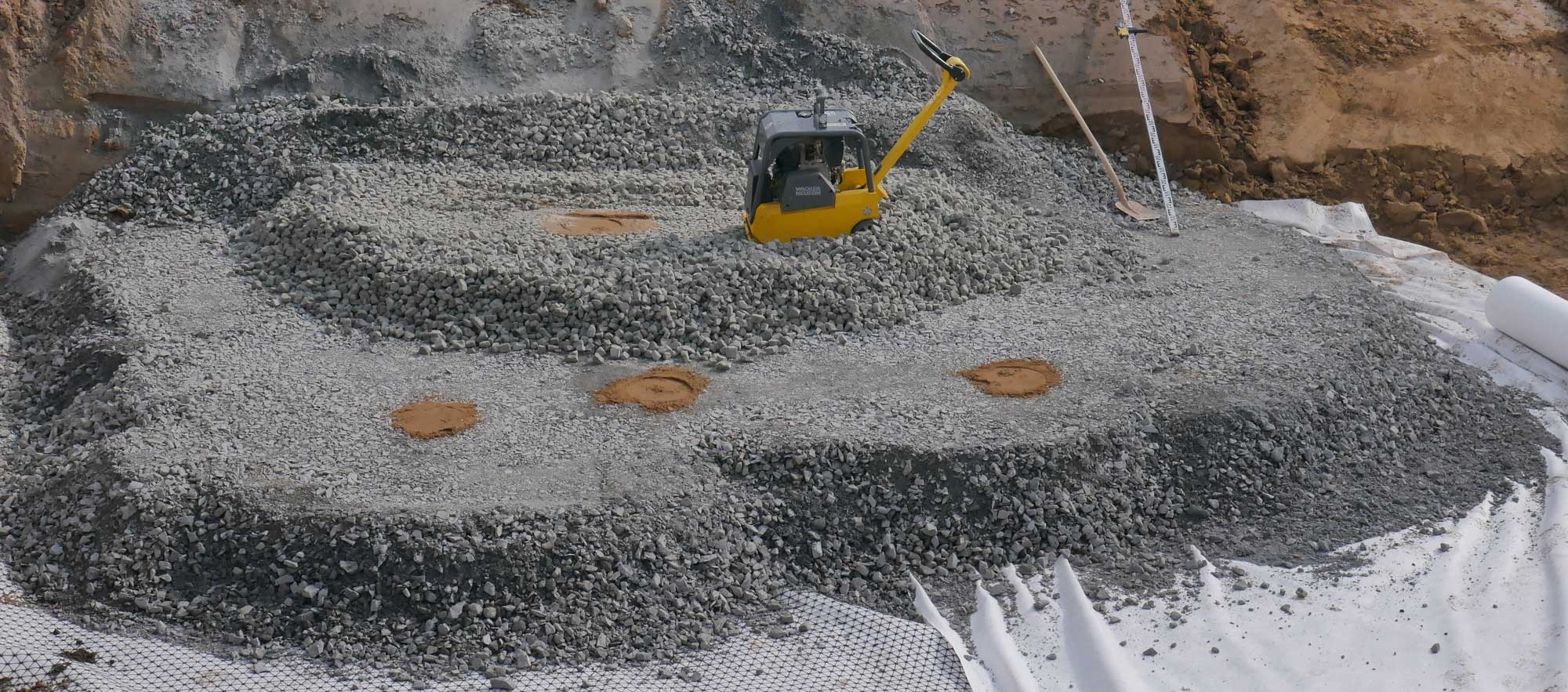

Überprüft werden Tragschichten, Schotterpolster, Verfüllungen und auch anstehende Böden hinsichtlich des erreichten Verdichtungsgrades bzw. der natürlichen Lagerungsdichte sowie der Kornzusammensetzung.

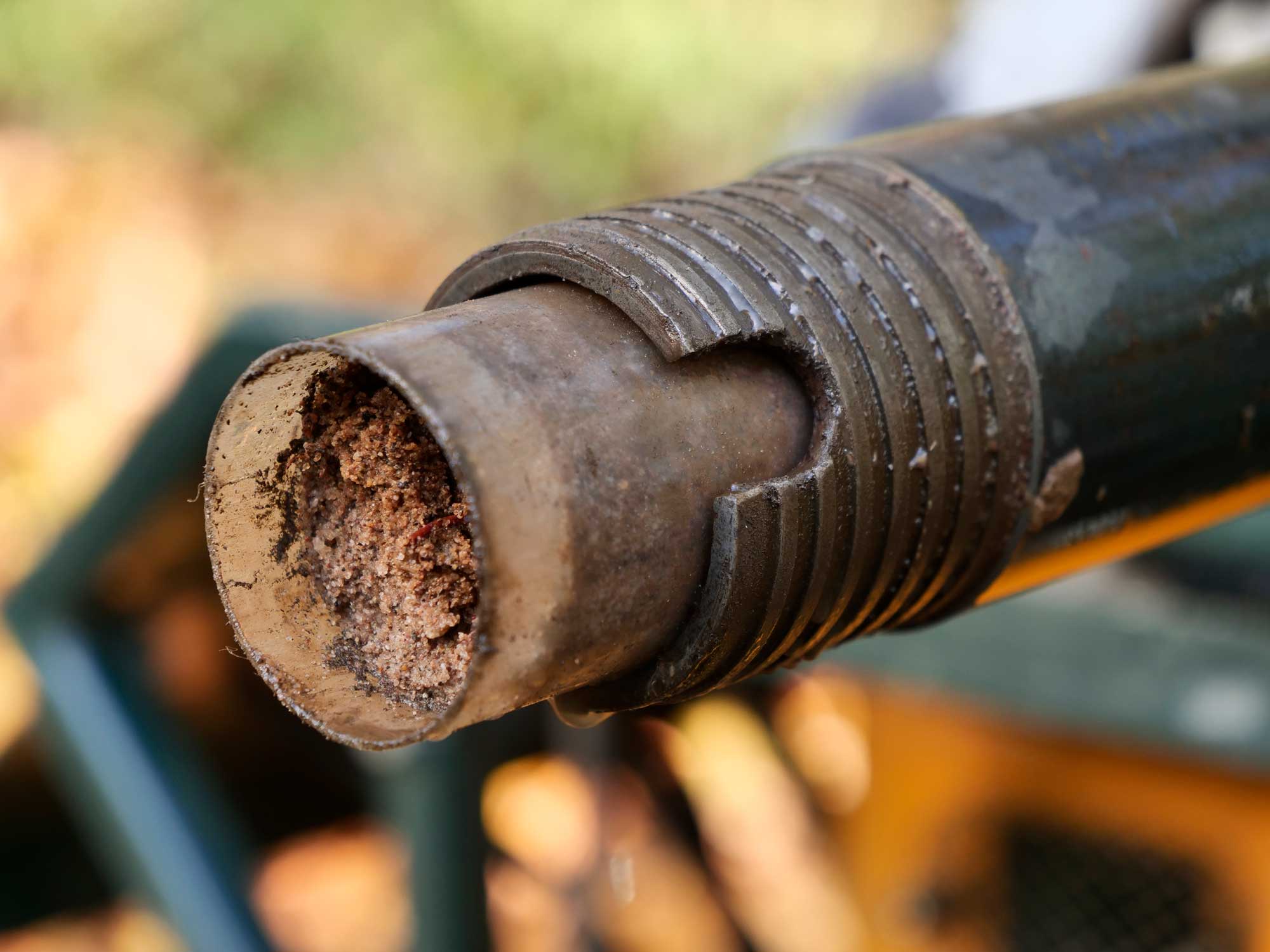

Ergänzend werden auch Beprobungen von Böden und mineralischen Abfällen für die Durchführung von chemischen Analysen ausgeführt.
Die Darstellung der Ergebnisse aller Prüfverfahren erfolgt in übersichtlichen Protokollen und Prüfberichten mit Lageplänen und Profilzeichnungen, sodass unsere Kunden immer eine aussagekräftige Dokumentation für die bauseitig geforderte Eigen- oder Fremdüberwachung vorweisen können, bzw. um im Bedarfsfall einen Beleg für die fachgerechte Durchführung ihrer Arbeiten zur Hand zu haben.

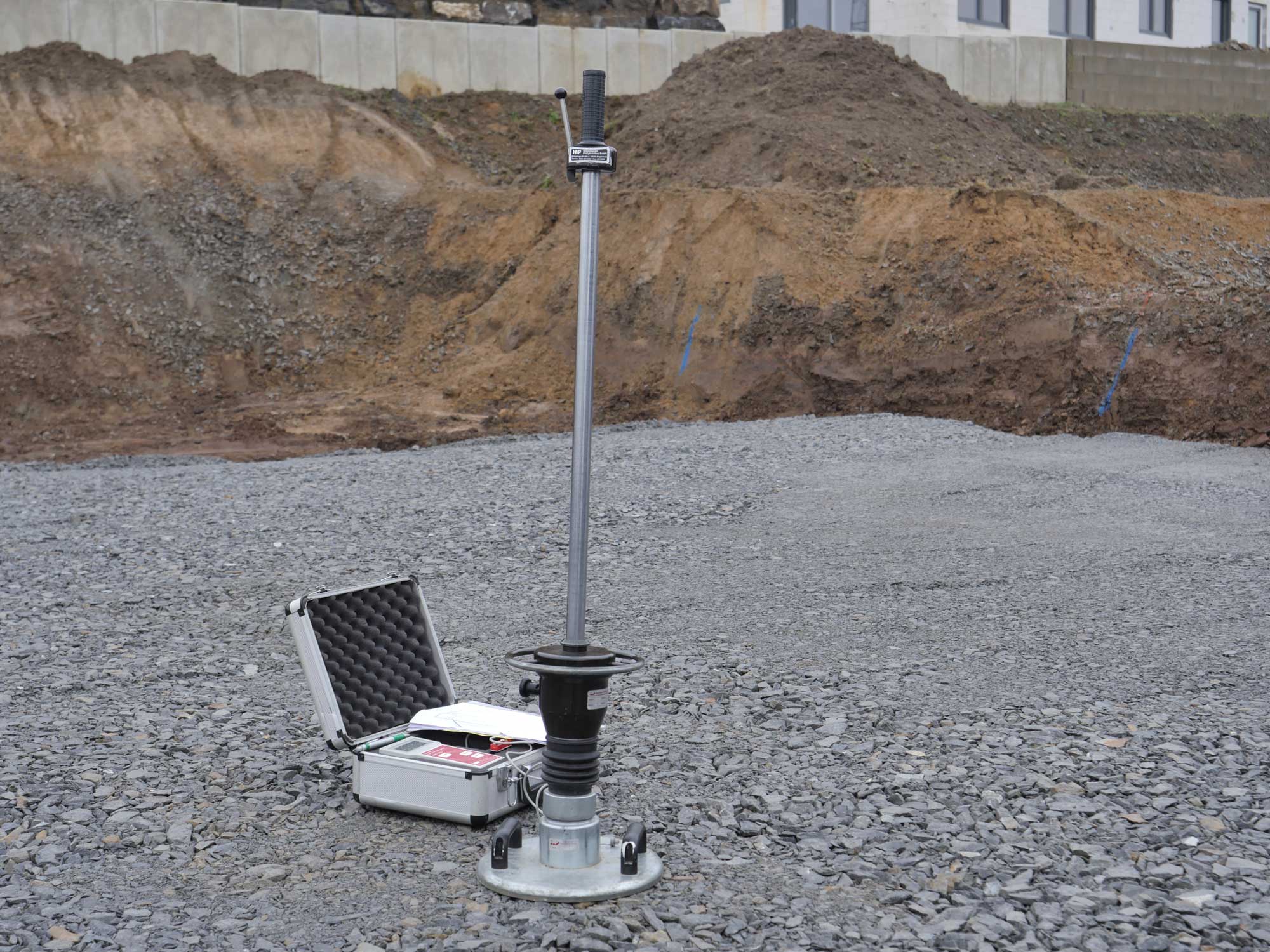

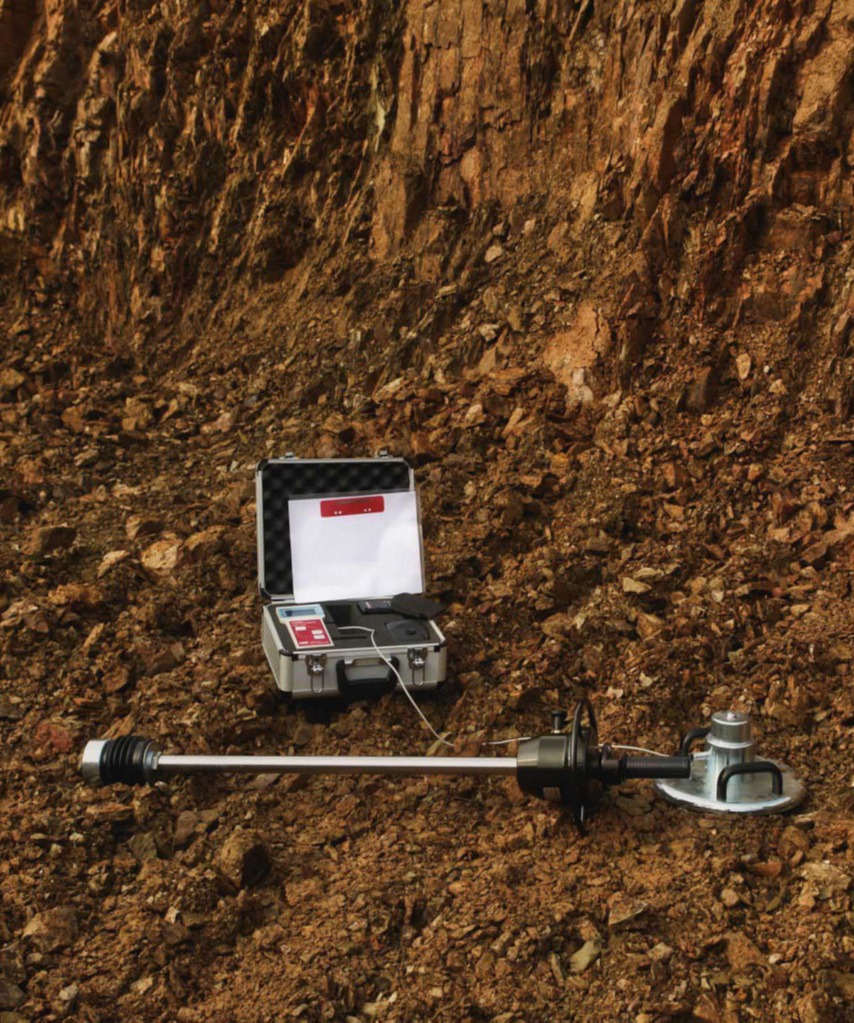

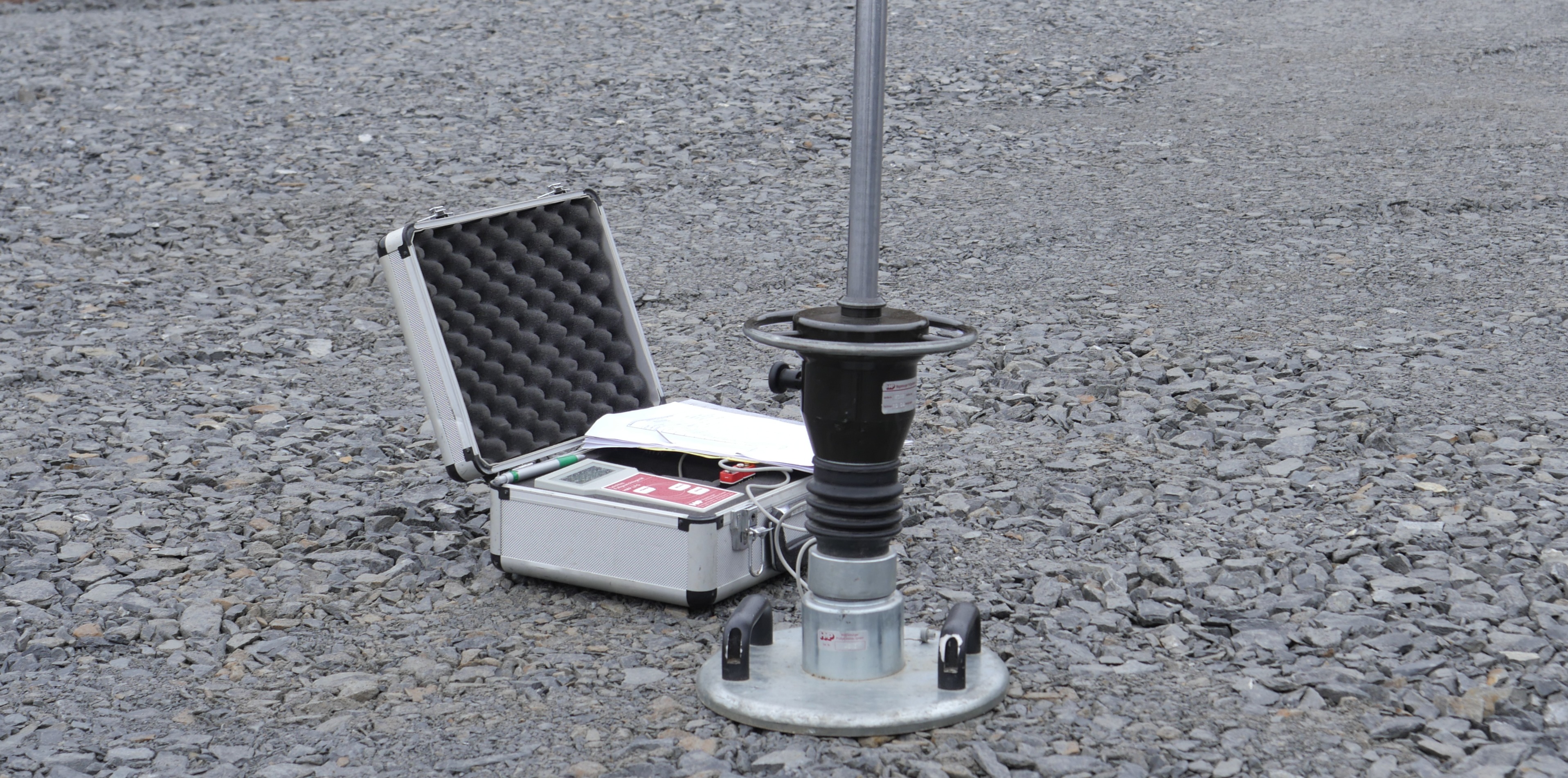

Der Dynamische Lastplattenfallversuch (auch Lastplattenversuch) ist eine moderne und schnelle Möglichkeit, den Verdichtungsgrad von Böden und Tragschichten noch während des Baubetriebs zu prüfen. Es wird kein Belastungsfahrzeug benötigt und bereits hergestellte Schotterpolster werden nicht wieder zerfahren.
Statische Lastplattendruckversuche gem. DIN 18134 sind eine Prüfmethode zur Bestimmung der Tragfähigkeit von Böden und zur Bewertung ihres Verhaltens unter Belastung. Bei diesen Versuchen wird eine Last hydraulisch, auf eine Platte über einen Zylinder unter einem Gegengewicht (z.B. Bagger oder beladener LKW) ausgeübt. Diese ist flächig auf der Bodenoberfläche platziert, um den Druck zu messen, den der Boden aufnehmen kann, ohne dass es zu einer zu hohen Setzung oder Konsolidierung kommt. Die gewonnenen Informationen sind von entscheidender Bedeutung für Ingenieurgeologen und Geotechniker bei der Planung, Auslegung und Prüfung von Tragschichten und Gründungspolstern.
Mit Lastplattendruckversuchen oder Lastplattenfallversuchen werden Prüftiefen aufgeschlossen, die das ein- bis zweifache des Plattendurchmessers betragen; bei 0,3 m Durchmesser also 0,3 m bis 0,6 m. Größere Tiefen werden mit der Durchführung von Rammsondierungen erreicht.

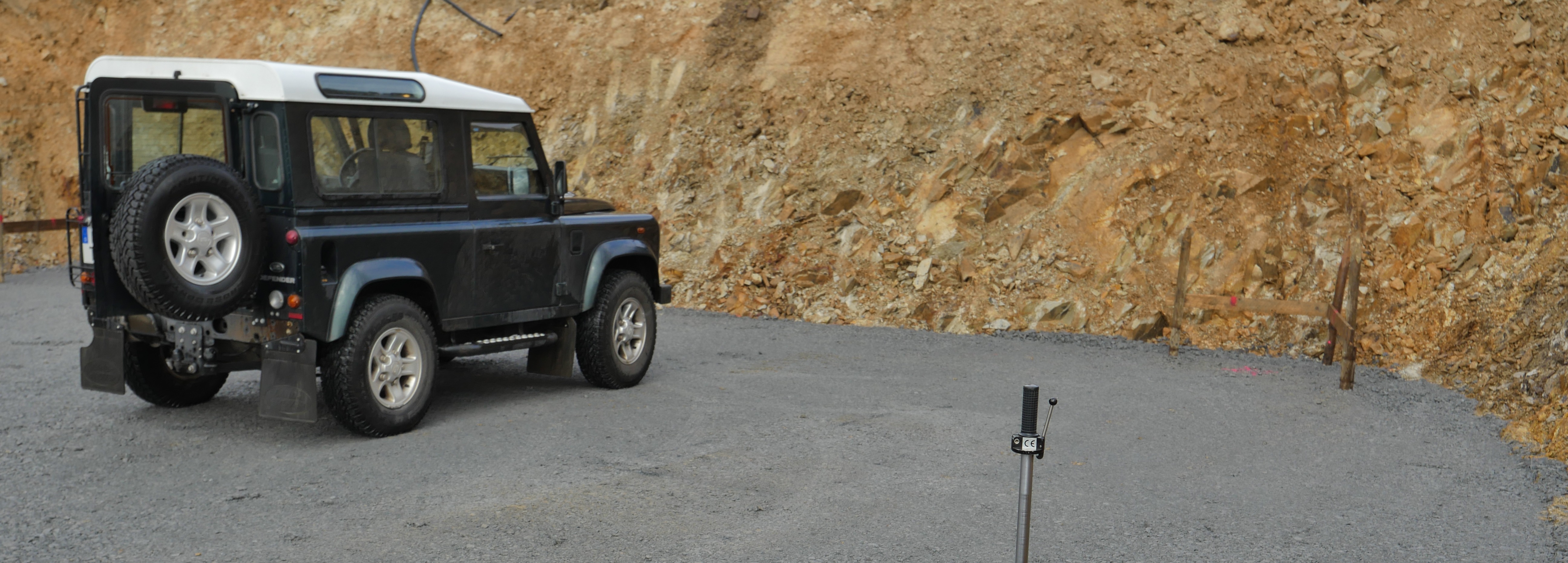

Die neuste und gleichzeitig auch modernste, bei der TerraSystem GmbH, eingesetzte Gerätschaft zur Überprüfung der Verdichtung ist die Dynamische Rammsonde mit dem PANDA – System. Bei dieser gerätetechnischen Versuchsanordnung wird ein schmales Sondiergestänge mit einer genormten konischen Spitze in den Boden gerammt.
Während des Rammvorgangs werden die Eindringtiefe und die eingebrachte dynamische Rammenergie bei jedem Schlag mit sensibler Sensortechnik aufgezeichnet. Jeder Messwert wird als Funktion der Tiefe in einem Diagramm dargestellt.
Baubegleitung und Fachbauleitung
Dokumentation mit Plänen, Berichten und Profilschnitten, Bautagebüchern, Fotodokumentation und Drohnenüberfliegungen
Qualitäts- und Einbaukontrolle von Böden und Baustoffen
Beratung und Überwachung für Maßnahmen zur Bodenverbesserung
Abnahme von Baugruben und Tragschichten
Baubegleitender Bodenschutz und Bodenmanagement
Rechnerische Standsicherheitsnachweise Erdbauwerken wie Böschungen
Beratung vor Baubeginn zu den Themen Baugrubenböschungen, Verdichtung, Bodenaushub und Entsorgung
